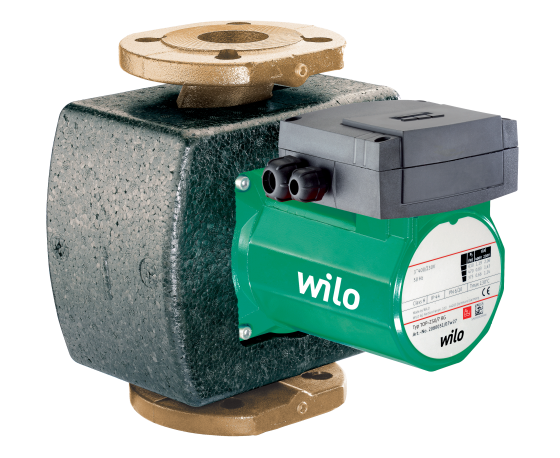

Wilo Top - Z 40/7 M

Bu sirkülasyon pompası sadece içme suyu için uygundur.

Endüstri ve bina tekniğinde içme suyu sirkülasyon sistemlerinde kullanılabilir.

Rakor veya flanş bağlantılı, bakım gerektirmeyen ıslak rotorlu sirkülasyon pompası, güç uyarlaması için önceden seçilebilen devir hızı kademeleri.

Donanım ve işlev

• Manuel güç uyarlaması, 3 devir hızı kademeli
• 1~ Motorlu pompalar:
• P2, 90W'ye kadar: İzin verilmeyen yükseklikteki sargı sıcaklıklarına karşı dahili koruma
• P2 = 180 W: Trip cihazı bağlantılı termik sargı kontakları ile motor tam koruması
• 3~ Motorlu pompalar:
• P2, 90W'ye kadar: İzin verilmeyen yükseklikteki sargı sıcaklıklarına karşı dahili koruma
• P2 ≥ 180 W: Entegre edilmiş trip elektronikli tam motor koruması
• Arıza lambası
• Genel arıza bildirimi kontağı
• Dönme yönü kontrol lambası
• Opsiyonel kumanda fişi ile elektrik şebekesi bağlantısı 3~230V
• Bronz döküm veya pik dökümlü pompa gövdesi (tipe bağlı olarak paslanmaz çelik)
• Kombi flanş PN 6/PN 10 (DN 40 ila DN 65'lerde)
• Isı yalıtım ceketleri
• Sonradan takılabilen Protect Module C ile ek işlevler:
• Gerilimsiz normalde kapalı kontak olarak SSM arıza sinyali
• Gerilimsiz normalde açık kontak olarak SBM işletim sinyali
• Kumanda girişi "Öncelik Kapalı", harici gerilimsiz (normalde kapalı) kontak üzerinden
• Blokaj algılama
• Trip cihazlı motor tam koruması
• Arıza onayı
• İkiz pompa yönetimi (iki tekli pompa paralel olarak monte edilmiştir): Ana/yedekli işletim (arızada otomatik değiştirme/zamana bağlı pompa değişimi)

İşletim verileri

• Akışkan
  Water
• Maksimum işletim basıncı PN
  10 bar
• Kullanma suyu sirkülasyon sistemlerinde izin verilen maks. toplam su sertliği
  3,57 mmol/l (20 °dH) (20/4 + 25/6 için 3,21 mmol/l (18 °dH))

Motor verileri

• Parazit yayını
  EN 61000-6-3
• Parazite dayanıklılık
  EN 61000-6-2
• Elektrik şebekesi bağlantısı
  1~230 V, 50 Hz
• Akım girişi P1 maks P1 max
  340.0 W
• Devir hızı maks. nmax
  2700 rpm
• Nominal akım IN
  1.62 A
• Motor koruma sınıfı
  IPX4D
• Kablo vidalı bağlantısı
  2 x PG13.5

Malzemeler

• Pompa gövdesi
  EN-GJL-250
• Çark
  PPE-GF30
• Mil
  1.4122
• Yatak malzemesi
  Karbon grafit

Montaj ölçüleri

• Emiş tarafında boru bağlantısı RPS
  DN 40
• Basınç tarafında boru bağlantısı RPD
  DN 40
• Yapı boyu l0
  250 mm

Sipariş vermeye yönelik bilgiler

• Ürün
  Wilo
• Ürün tanımı
  TOP-Z 40/7
• Ağırlık net yakl. m
  12 kg
• Ürün numarası
  2046631
