Yapı türü

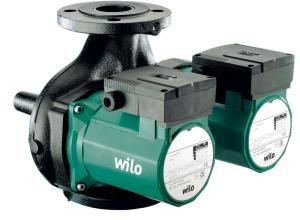

Flanş bağlantılı kuru rotorlu ikiz sirkülasyon pompası.
Uygulama alanı
Güneş ve jeotermal enerji tesislerinden birincil devreler
Tip kodlaması
Örnek: Wilo-TOP-STGD 32/10
TOP-STGD Standart ikiz pompa
(flanş bağlantılı pompa)
32/ Nominal bağlantı çapı
10 Nominal pompalama yüksekliği [m] Q = 0 m 3/ h'de
Özellikler/ürünün avantajları
Güneş ve jeotermal enerji tesislerinde -20 °C ilâ+110 °C arasıda
uygulanabilir
••Ana/yedekli işetim veya paralel işetim içn ikiz pompa
•2 ya da 3 devir hııkademesi (tipine bağı ile manuel güçuyarlamasıYoğşa suyu oluşmunda korozyonu ölemek içn, kataforez (KTL)
kaplamalıpompa gödesine sahiptir
••PN 6/PN 10 (DN 40 içn) kombi flanşsayesinde kolay montaj
Teknik veriler
Maks. ortam ıııda izin verilen ııaralığı+40°C
-20 °C +110 °C'ye kadar, kıa süeli (2 saat) +130 °C'ye kadar
••Elektrik şbekesi bağantıı
•1~230 V, 50 Hz (tipine bağı
•3~400 V, 50 Hz
•3~230 V, 50 Hz (opsiyonel kumanda fiş ile)
•Koruma sıııIP X4D
•FlanşbağantııDN 32 ilâDN 40
Standart modelde maks. işetme basıcı 6/10 bar ya da 6 bar (öel
model: 10 bar)
Donanım/fonksiyon
İşletim tipleri
• Devir hızı kademe kumandası
Manuel işlevler
• Devir hızı kademesi ayarı: 2 ya da 3 devir hızı kademesi (tipine bağlı)
Otomatik işlevler
Entegre edilmiş tetikleme elektroniğine sahip tam motor koruması
(yalnızca P2≥180 W'ye sahip 1~ ve 3 ~pompalarda standart donanımdır,
Wilo‐Protect C modülütü tiplerde opsiyoneldir)
•Harici kumanda işevleri
Kumanda giriş „Öcelik kapalı" (Wilo‐Protect C modülütü tiplerde
opsiyonel olarak temin edilebilir)
•Sinyal ve göterge işevleri
Tekli ve genel arıa sinyali (gerilimsiz normalde kapalıkontak) (Wilo‐
Protect C modülütü tiplerde opsiyonel olarak temin edilebilir)
•Genel arıa bildirimi (gerilimsiz normalde kapalıkontak) ( P2≥80 W'ye
sahip 3~ pompalarda standart olarak bulunur, Wilo‐Protect C modülütü tiplerde opsiyoneldir)
•Tekli işetim sinyali (gerilimsiz normalde açı kontak) (Wilo‐Protect C
modülütü tiplerde opsiyonel olarak temin edilebilir)
•Arıa bildirim lambası(P2 = 180 W'ye sahip 3~pompalarda standart
olarak bulunur, Wilo‐Protect C modülütü tiplerde opsiyonel olarak
temin edilebilir)
•Döme yöükontrol lambası(yalnıca 3~pompalarda standart
donanıdı)
•İiz pompa yöetimi (ikiz pompa ya da 2 x tekli pompa)
Ana/yedekli işetim (arıada otomatik değşirme fonksiyonu/zamana
bağıpompa değşmi): Wilo‐Protect C modülütü tiplerde
opsiyoneldir
•Donanı
•Flanşıpompalarda: Flanşmodelleri
DN 32 ila DN 40 pompalarıiçn standart model: PN 6 ve PN 16 karşıflanşıiçn kombi flanşPN 6/10 (EN 1092-2'ye uygun flanşPN 16)
•DN 32, DN 40 pompalarıiçn öel model: KarşıflanşPN 16 içn flanşPN 16 (EN 1092-2'ye uygun),
••Konsol montajı(yalnıca yatay mil ile):
•TOP-STGD 40/15 pompalarıiçn standart model
TOP-STGD 32/10, 40/10 pompalarıiçn öel model. Konsol montajıiçn M10 deliğ talep üerine temin edilebilir.
••Pompa gödesinde çft değşirme klapesi
Kablo giriş her iki tarafta mükü (yalnıca P2≥80 W'ye sahip 1~ ve
3~pompalarda)
•Malzemeler
•Pompa gödesi: Pik döü
•Çrk: Plastik
•Mil: Paslanmaz çlik
•Yatak: Metal emdirilmişkarbon
Teslimat kapsamı•İiz pompa
•Flanşcıatalarıiçn pullar dahil
•Montaj ve kullanma kıavuzu
Aksesuarlar
•Pompa sabitlemesi içn konsollar
•Kö flanşar
•3~400 V pompalarıiçn:
•Değşirici fiş 3~230 V (2 fişgereklidir)
