Yapı türü

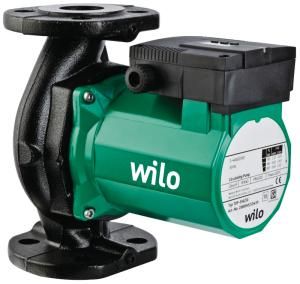

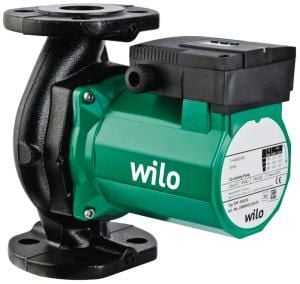

Rakor veya flanş bağlantılı ıslak rotorlu sirkülasyon pompası.
Uygulama alanı
Solar ve jeotermal tesislerinde birincil devreler
Tip kodlaması
| Örnek: | TOP-STG 25/7 M |
| TOP-STG | Standart pompa (Rakor bağlantılı ya da flanş bağlantılı pompalarda) |
| 25/ | Nominal bağlantı çapı |
| 10 | Nominal pompalama yüksekliği [m] Q = 0 m 3/ h'de |
Özellikler/ürünün avantajları
- Güneş ve jeotermal enerji tesislerinde -20 °C ilâ +110 °C arasında uygulanabilir
- Yoğuşma suyu oluşumunda korozyonu önlemek için, kataforez (KTL) kaplamalı pompa gövdesine sahiptir
- 2 ya da 3 devir hızı kademesi (tipine bağlı) ile manuel güç uyarlaması
- Kombi flanş PN 6/PN 10 (DN 40 ila DN 65) sayesinde kolay montaj
Teknik veriler
- Maks. ortam ısısında izin verilen ısı aralığı +40°C
-20 °C +110 °C'ye kadar, kısa süreli (2 saat) +130 °C'ye kadar - Elektrik şebekesi bağlantısı:
- 1~230 V, 50 Hz (tipine bağlı)
- 3~400 V, 50 Hz
- 3~230 V, 50 Hz (opsiyonel kumanda fişi ile)
- Koruma sınıfı IP X4D
- Rakor ya da flanş bağlantısı (tipine bağlı) Rp 1 ila DN 65
- Standart modelde maks. işletme basıncı: 6/10 bar ya da 6 bar (özel model: 10 bar)
- Donanım/fonksiyon
İşletim türleri
- Devir kademe kumandası
Manuel işlevler- Devir kademelerinin ayarı 2 veya 3 devir hızı kademesi (tipine bağlı)
Otomatik işlevler- Entegre trip elektronikli motor tam koruması (P2 ≥ 180 W'li 1~ veya 3~pompalarda standart olarak bulunur, Wilo‐Protect Modul C'lerin tüm tiplerinde opsiyoneldir)
Harici kumanda işlevleri- Kumanda girişi „Öncelik kapalı" (Wilo‐Protect‐Modul C'lerin tüm tiplerinde opsiyonel olarak temin edilebilir)
Sinyal ve gösterge fonksiyonları- Tekli ve genel arıza bildirimi (gerilimsiz, normalde kapalı kontak) (Wilo‐Protect‐Modul C'lerin tüm tiplerinde opsiyonel olarak temin edilebilir)
- Genel arıza bildirimi (gerilimsiz normalde kapalı kontak) (P2 ≥ 180 W'li 1~ veya 3~pompalarda standarttır, Wilo‐Protect‐Modul C'lerin tüm tiplerinde opsiyoneldir)
- Tekli işletim bildirimi (gerilimsiz, normalde açık kontak) (Wilo‐Protect‐Modul C'lerin tüm tiplerinde opsiyonel olarak temin edilebilir)
- Arıza bildirimi lambası (P2 ≥ 180 W'li 1~ veya 3~pompalarda standart olarak bulunur, Wilo‐Protect Modul C'lerin tüm tiplerinde opsiyoneldir)
- Dönüş yönü kontrolü (yalnızca 3~pompalarında)
İkiz pompa yönetimi (İkiz pompa ve/veya 2 x Tekli pompa)- Ana/yedekli işletim (arızada otomatik değiştirme fonksiyonu/zamana bağlı pompa değişimi): Wilo‐Protect‐Modul C'lerin tüm tiplerinde opsiyonel olarak temin edilebilir
Donanım- Flanşlı pompalarda: Flanş modelleri
- DN 40 / DN 65 pompaları için standart donatım: PN 6 ve PN 16 kontra flanşı için kombi flanş PN 6/10 (EN 1092-2'ye uygun Flanş PN 16),
- DN 40 / DN 65 pompaları için özel donatım: Kontra flanş PN 16 için flanş PN 16 (EN 1092-2'ye uygun),
- Kablo girişi her iki taraftan mümkün (yalnızca P2≥180 W'li 3~ ve 1~ pompalarda)
Malzemeler
- Pompa gövdesi: Pik döküm
- Çark: Plastik
- Mil: Paslanmaz çelik
- Yatak: Metal emdirilmiş karbon
Teslimat kapsamı
- Pompa
- Rakorlu bağlantılarda contalar dahil
- Flanş bağlantılar için altlık disk (Şu bağlantı nominal genişliklerinde DN 40 ‐ DN 65)
- Montaj ve kullanma kılavuzu
Aksesuarlar
- Dişli bağlantılarda rakor bağlantıları
- Adaptör parçaları
- 3~400 V pompaları için:
- Kumanda fişi 3~230 V, 50 Hz
- Wilo‐Protect‐Modul C, 3~400 V
- 1~230 V pompaları için
- Wilo‐Protect‐Modul C, 1~230 V
- Isı yalıtım ceketleri
