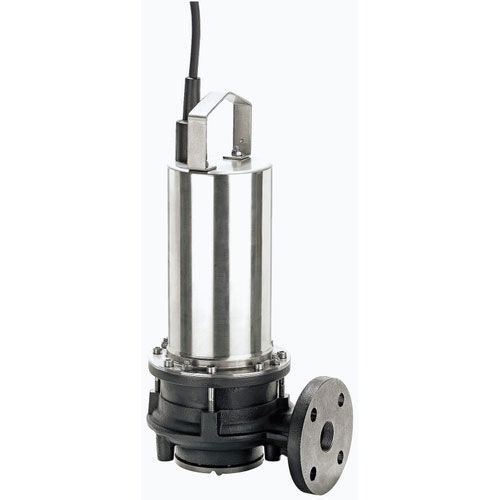

Wilo MTS 40/35 T

Yapı türü

Kesme düzenekli atıksu dalgıç motorlu pompa

Uygulama alanı

Foseptik içeren atıksu basılmasında ve/veya yerel yerleşimsel ve endüstriyel atıksu basılmasında, hatta uzun lifli bileşenleri içerenler de dahil olmak üzere, aşağıdaki durumlarda

• Basınçlı su tahliyesi
• Ev drenajı
• Atık su bertarafı
• Su rejimi
• Çevre ve arıtma teknikleri

Tip kodlaması

Özellikler/ürünün avantajları

• Küresel şekilli kesme düzeneği
• Yüksek verimlilik derecesi
• Düşük işletme maliyetleri
• Tıkanmaya ve blokaja karşı dayanıklı
• Yağ kesme odası
• Yüksek işletim güvenilirliği
• Korozyona dayanıklı paslanmaz çelik motor 1.4404 (316 L)
• Patlama koruması standart olarak tüm 3~400 V modellerde

Teknik veriler

• Elektrik şebekesi bağlantısı: 1~230 V, 50 Hz veya 3~400 V, 50 Hz
• İşletim tipi su altında: S1 veya S3 % 25
• Koruma sınıfı: IP 68
• Yalıtım sınıfı: F
• Termik sargı denetimi
• Maks. akışkan sıcaklığı: 3 - 40°C
• Kablo uzunluğu: 10 m

• Donanım/fonksiyon



  • Patentli kesme düzeneği
  • Çarka serbest su girişi
  • İçte bulunan döner kesici bıçak
  • Küresel şekilli kesme düzeneği
  • Basılan maddeyi parçalar
  • Çekmeli kesim (makas kesimi)






  Tanım/yapı türü



  İç tarafta bulunan kesme düzenekli dalgıç motorlu atık su pompası, su altında kalabilir blok ünite olarak, sabit ve taşınabilir ıslak kurulum için;



  Hidrolik

  Basınç tarafındaki çıkış, yatay dişli bağlantı (MTS 40/21…27 için Rp 1¼") veya flanş bağlantısı olarak uygulanmıştır. Çark biçimi olarak tek kanallı çarklar kullanılmaktadır.



  Motor

  Kuru rotorlu motorlar artık ısılarını gövde parçaları üzerinden doğrudan çevrelemekte olan akışkana iletirler ve daldırılmış olarak sürekli işletimde ve da fasılalı işletimde kullanılabilirler.



  Motoru korumak üzere akışkanın girişinin önünde bir yalıtım haznesi bulunmaktadır. Kullanılan akışkan madde, biyolojik olarak çözülme özelliğine sahiptir ve çevre açısından sakıncalı değildir.



  Kablo girişi takılabilir özelliktedir. Kablo uzunlukları 10ar m'lik büyüyen sabit kademelerde mevcuttur.



  Salmastra

  Akışkan tarafındaki salmastra, dönüş yönüne bağlı bir mekanik salmastra üzerinden ve motor tarafındaki sızdırmazlık, radyal mil keçesi üzerinden gerçekleştirilir.






  Malzemeler



  • Pompa gövdesi: EN-GJL-250
  • Çark: EN-GJL-250
  • Mil: Paslanmaz çelik 1.4021
  • Pompa tarafında mekanik salmastra: SiC/SiC
  • Motor tarafında mil salmastrası: NBR
  • Statik conta: NBR
  • Motor gövdesi: Paslanmaz çelik 1.4404
  • Kesme düzeneği: Paslanmaz çelik 1.4528






  Teslimat kapsamı



  • 10 m bağlantı kablosu olan bağlanmaya hazır pompa
    • 3~400 V için boş kablo ucuyla
    • 1~230 V için topraklı fişle
  • Montaj ve kullanma kılavuzu






  Aksesuarlar



  • Asma düzeneği ve pompa ayağı
  • Zincirler
  • Kumanda cihazları, röleler ve fişler
