Dizayn

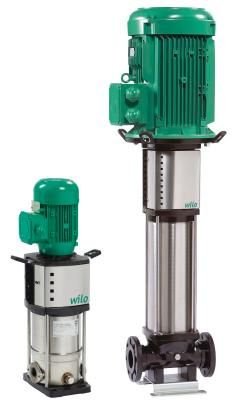

Hat bağlantıları ile dikey tasarımı olmayan kendinden emişli, yüksek verimli, çok kademeli yüksek basınçlı santrifüj pompa
Uygulama
- Suyu temini ve basınç
- Endüstriyel sirkülasyon sistemleri
- Proses suyu
- Soğutma suyu devreleri
- Yangın söndürme sistemleri
- Yıkama sistemleri
- Sulama
Agresif medya için paslanmaz çelik 1.44xx versiyonlar
Tip anahtarı
| Örnek: | Helix V 2202/2-3/16/E/X/K/../400-50 | |
| Helix V | Dikey yüksek basınç çok kademeli in-line tasarım santrifüj pompası | |
| 22 | M Akış oranı 3 / h | |
| 02 | Çarklar Sayısı | |
| 2 | Kesilmiş çarklar sayısı (isteğe bağlı) | |
| 3 | Pompa malzemesi | |
| 1 = | Yuvalandıran 1.4301 (AISI 304) Pompa Hidrolik Sistem 1.4307 (AISI 304L); [Sadece Helix V 16 .. ve daha küçük] |
|
| 2 = | Pompa gövdesi 1,4409 (AISI 316L) Hidrolik 1.4404 (AISI 316L) |
|
| 3 = | Pompa gövdesi EN-GJL-250 (kataforez kaplı) Hidrolik 1.4307 (AISI 304L); [Sadece Helix V 22 .. ve daha büyük] |
|
| 16 | Bar Maksimum işletme basıncı | |
| 16 = | 16 bar (PN 16 flanş) | |
| 25 = | 25 bar (PN 25 flanş) | |
| 30 = | 30 bar (PN 40 flanş) | |
| D | Conta tipi E = EPDM V = FKM |
|
| X | "X-Care" özel versiyon | |
| K | Kartuş tasarımı, mekanik salmastra | |
| .. | Isteğe bağlı | |
| 400 | V bağlantı gerilim | |
| 50 | Hz cinsinden frekansı |
Özellikler / Ürün avantajları
- Verimliliği optimize edilmiş, lazer kaynaklı, optimize 2D/3D hidroliği
- IE2 IEC standart motor, 3-fazlı, 2 kutuplu (istek üzerine IE3 motorlu)
- Onların modüler pompa gövdesi sayesinde (yükseklik ve flanş ayarlanabilir), Helix pompalar mevcut boru monte edilebilir.
- Helix V 22-52: Pompa gövdesi üzerinde basınç sensörü bağlantıları (standart sürüm için isteğe bağlı ve agresif medya için sürümlerine dahil) pompanın çalışması basit izlenmesini ve kontrolünü sağlar
- Tüm HELIX serisi hızlı ve kolay bakım imkanı sağlar (standart conta ile) bir kullanıcı-dostu "X-Seal" kartuş mekanik conta mevcuttur.
- (≥ 7,5 kW) bırakıcı bağlama mekanik conta motoru çıkarmadan değiştirilmesi sağlar.
- Standart konumunda, terminal kutusu emiş flanş ile uyumlu, ancak gerekirse bu değiştirilebilir.
- Intermediate rulmanlar (Al203/CW) uzun bir servis ömrü sağlar
- Paslanmaz çelik kol korozyona dayanıklı şaft sayesinde
- Sıvı ile temas eden tüm parçalar için WRAS / ACS onayı
Teknik veriler
- Elektrik bağlantısı: 3 ~ 400 V (±% 10), 50 Hz
- Akışkan sıcaklık aralığı:
- Helix V 2-16 (EPDM): -30 ila 120 ° C
- Helix V 2 - 16. (FKM): -15 ila 90 ° C
- Helix V22 52 - (EPDM): -20 ila 120 ° C
- Helix V22 - agresif medya (FKM) için 52: 90 -15 ° C (istek üzerine -30 ° C ile EPDM conta)
- Max. işletim basıncı: 16/25/30 bar
- Koruma sınıfı: IP 55
- Max. Ortam sıcaklığı: +40 ° C (istek üzerine sıcaklık aralıkları genişletilmiş)
- Mevcut sürümleri:
- Helix V 2 - 16.: oval flanşlı PN 16, ISO 2531 ve ISO 7005 uyarınca yuvarlak flanşlı PN 25
- Helix V 22: 52 - ISO 2531 ve ISO 7005 uyarınca PN 16 ve yuvarlak flanşlı PN 25
