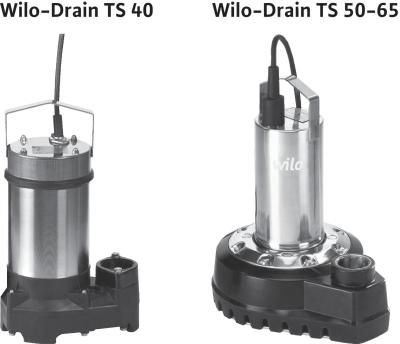

Yapı türü
Kirli su dalgıç motorlu pompa
Tip kodlaması
| Örn.: | Wilo-Drain TS 50 H 111/11-A |
| TS | Kirli su için dalgıç motorlu pompa |
| 50 | Bağlantı: 50 (= Rp 2); 65 (= Rp 2 ½) |
| H | Çark biçimi: H = Yarı açık çark |
| 111 | Çarkın nominal çapı, mm olarak |
| 11 | Güç P2 kW olarak (=Değer/10 = 1,1 kW) |
| A | Model: A = şamandıra şalterli ve topraklı fiş (1~230 V/50 Hz) ya da CEE fişli (3~400 V/50 Hz) bağlantı kablosu ile CEE = şamandıra şaltersiz CEE fişli yok = şamandıra şaltersiz serbest kablo uçlu |
Diğer tip kodlamaları:
| Örn.: | Wilo-Drain TS 40/10-A |
| TS | Kirli su için dalgıç motorlu pompa |
| 40 | Bağlantı: 40 (Rp 1 ½) |
| 10 | maks. basma yüksekliği, m cinsinden |
| A | Model: A = şamandıra şalterli ve topraklı fiş (1~230 V/50 Hz) ya da CEE fişli (3~400 V/50 Hz) bağlantı kablosu ile CEE = şamandıra şaltersiz CEE fişli yok = şamandıra şaltersiz serbest kablo uçlu |
Uygulama alanı
- Azami Ø 10 mm'lik yabancı maddesi olan kirli suların basılması için
- Ev ve arsaların temel drenajı
- Çevre ve arıtma teknikleri
- Endüstri ve proses tekniği
Özellikler/ürünün avantajları
- paslanmaz ve kompozi
- Bağlantı kablosu çözülebilir
- Performans tayfı geniştir
- İç tarafta bulunan kondanzatör (TS 40/1~)
- Otomatik kumandalı, iç termik motor denetimi (TS 40 ve TS 50/1~)
Teknik veriler
- Elektrik şebekesi bağlantısı: 1~230 V, 50 Hz veya 3~400 V, 50 Hz
- Koruma sınıfı: IP 68
- Maks. daldırma derinliği:TS 40 = 5 m; TS 50/ 65 = 10 m
- Akışkan sıcaklığı: 3 ‐ 35 °C
- Kablo uzunluğu: 10 m
- Serbest küresel geçiş: 10 mm
- Basınç ağızlığı: TS 40 = Rp 1, TS 50 = Rp 1¼, TS 65 = Rp 2½
Donanım/fonksiyon
- 1~230 V, A ve CEE modelinde prize takılmaya hazır
- Termik motor denetimi
- Patlama koruması (TS 50/3~ ve TS 65)
- Bağlantı kablosu çıkartılabilir
- Entegre çekvalf (TS 40)
- Hortum bağlantısı (TS 40)
Tanım/yapı türü
Sabit ve taşınabilir ıslak kurulum için dalgıç tipi blok ünite olarak dalgıç kirli su pompası.
Basınç tarafındaki çıkış, dikey dişli bağlantı Rp 1½ (TS 40), Rp 2 (TS 50) veya Rp 2½ (TS 65) olarak uygulanmıştır. Çark olarak, 10 mm serbest küresel geçişe sahip yarı açık kanal çarkları kullanılmıştır.
Kuru rotorlu motorlar, termik motor denetimli alternatif veya trifaze akım motoru olarak tasarlanmıştır. TS 40 ve TS 50 (sadece 1~) tiplerinde bu denetim entegre edilmiştir ve otomatik kumandalıdır. Atık ısı, gövde parçaları üzerinden doğrudan çevredeki akışkana iletilir. Bu nedenle, üniteler yalnızca su altında sürekli veya fasılalı işletim için kullanılabilir.
Motoru korumak üzere akışkanın girişinin önünde bir yalıtım haznesi bulunmaktadır. Kullanılan akışkan madde, biyolojik olarak çözülme özelliğine sahiptir ve çevre açısından sakıncalı değildir.
Kablo çözülebilir, yağa dayanıklıdır ve serbest kablo uçlarına sahiptir. Kablo uzunlukları, 10 m'lik artan sabit kademelerde mevcuttur. A modeli bir şamandıra şaltere ve bir toparklı fişe (1~230 V/50 Hz) veya bir CEE-fişine (3~400 V/50 Hz) sahiptir. CEE modeli ise CEE fişine sahiptir, ancak şamandıra şalter yoktur.
Akışkan tarafındaki yalıtım, dönüş yönünden bağımsız bir mekanik salmastra ile sağlanmaktadır. Motor tarafındaki yalıtım da, TS 40'de, yine dönüş yönünden bağımsız bir mekanik salmastra ile sağlanır. TS 50 ve TS 65'te ise motor tarafındaki yalıtım bir mil keçesi ile sağlanmıştır.
Malzemeler
TS 40:
- Pompa gövdesi PP‐GF30
- Çark PP‐GF30
- Mil 1.4404
- Motor tarafındaki sızdırmazlık: Mekanik salmastra SiC/SiC
- Pompa tarafındaki sızdırmazlık: Mekanik salmastra SiC/SiC
- statik salmastra: NBR
- Motor gövdesi1.4301
TS 50, 65:
- Pompa gövdesi: PUR
- Çark: PP-GF30
- Mil: 1.4404
- Motor tarafındaki sızdırmazlık: Mil keçesi NBR
- Pompa tarafındaki sızdırmazlık: Mekanik salmastra SiC/SiC
- statik salmastra: NBR
- Motor gövdesi1.4301
Teslimat kapsamı
- Bağlanmaya hazır pompa, 10 m uzunluğunda bağlantı kablolu ve serbest uçlu
- "A” modeli, şamandıra şaltere ve topraklı fişe (1~230 V/50 Hz) ya da bir CEE-fişine (3~400 V/50 Hz) sahiptir
- "CEE” modelinde CEE-fişi bulunur
- Hortum bağlantısı (sadece TS 40)
- Montaj ve kullanma kılavuzu
