Stratos MAXO 40/0,5-8 PN6/10

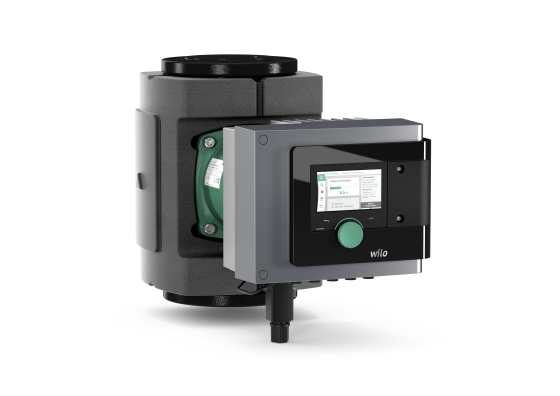

Premium akıllı pompa Wilo-Stratos MAXO

EC motorlu ve elektronik güç uyarlamalı, yüksek verimli Inline ıslak rotorlu pompa. Isıtma suyu, soğuk su ve su/glikol karışımları için kullanılabilir. Pompa tipine göre enerji verimliliği endeksi (EEI) ≤ 0,17 ile ≤ 0,19 arasındadır.

Regülasyon şekli:

• Nominal değer belirtimine gerek olmadan tesis ihtiyacına uygun, kalıcı ve otomatik güç uyarlamasıWilo-Dynamic Adapt plus(fabrika ayarı). dp-v regülasyon şekline kıyasla %20'ye varan enerji tasarrufu.
• Sabit sıcaklık(T-const.)
• Sabit sıcaklık farkı(dT-const.)
• Ağ bağlantısı oluşturma ve birden çok pompa ile iletişim kurma sayesinde besleme pompası için ihtiyaca uygun debi optimizasyonu(Multi-Flow Adaptation).
• Sabit debi(Q-const.)
• Boru şebekesinin uzak bir noktasında dp-c fark basıncı regülasyonu(kötü nokta regülasyonu)
• Sabit fark basıncı(dp-c)
• Değişken fark basıncı(dp-v)nominal çalışma noktası girişi seçeneği ile
• Sabit devir sayısı(n-const.)
• Kullanıcı tanımlıPIDregülasyonu

İşlevler:

• Isı miktarı tespiti
• Soğutma miktarı algılama
• Sıfır akış algılandığında pompayı otomatik olarak devre dışı bırakma(No-Flow Stop)
• Isıtma ve soğutma işlevi arasında geçiş (otomatik, harici veya manuel)
• Q-Limit işlevi(Qmin.ve Qmax.)ile ayarlanabilir debi sınırlaması
• İkiz pompa işletim tipleri: dp-c ve dp-v için verimlilik derecesi optimize edilmişparalel işletimana/yedekli işletim
• Konfigüre edilen pompa ayarlarının kaydedilmesi ve geri yüklenmesi(3 geri yükleme noktası)
• Düz metin olarakarıza sinyali/uyarı mesajı göstergesive yardım önerisi
• Otomatik rotor bölmesi hava tahliyesi içinhava tahliye işlevi
• Otomatikdüşürme işletimi
• Otomatikblokaj açma işlevive entegre edilmişmotor tam koruması
• Kuru çalışma algılaması

Gösterge:

• Regülasyon türü
• Hedef değer
• Debi
• Sıcaklık
• Güç tüketimi
• Elektrik tüketimi
• Aktif etkiler (örn. STOP, No-Flow Stop)

Model:

• 2konfigüre edilebiliranalog giriş: 0 – 10 V, 2 – 10 V, 0 – 20 mA, 4 – 20 mA ve piyasada bulunan PT1000; +24 V DC elektrik beslemesi
• 2yapılandırılabilirdijital giriş(Ext. OFF, Ext. Min, Ext. Max, ısıtma/soğutma, manuel aşırı modülasyon (bina otomasyonu bağlantısı ayrık), kumanda blokajı (tuş kilidi ve uzaktan kumanda yapılandırma koruması))
• İşletme ve arıza sinyalleriiçin2yapılandırılabilirbildirim rölesi
• Bina otomasyonu için arayüzler ile birlikteWilo CIF modülü soket girişi(opsiyonel aksesuarlar: CIF modülleri Modbus RTU, BACnet MS/TP, LON, PLR)
• Wilo ürünlerinin birbirleriyle iletişim kurması için Wilo sistem busu olarak Wilo Net, örn.Multi-Flow Adaptation; ikiz pompa işletimi ve Wilo-Smart Gateway
• Entegre sıcaklık sensörü
• Özel durumlarda (pompa devir sayısı tanımlanabilir) otomatikacil işletim, örn. bus iletişimi veya sensör değerleri devre dışı kaldığında
• Tek düğmeli manuel kumanda paneli üzerinden kumanda içingrafiksel renkli ekran(4,3 inç)
• Wilo-Assistant uygulamasıyla işletme verilerinin okunması ve ayarlanması ve örn. Bluetooth arayüzü üzerinden (başka ilave aksesuar olmadan) bir işletmeye alma protokolünün oluşturulması
• Entegre ikiz pompa yönetimi(ikiz pompaların kablo bağlantıları yapılmıştır), 2 tekli pompa ikiz pompa ünitesi olarak kullanıldığında, WILO Net üzerinden bağlantı
• Analog sinyalde kablo kopması tanıması (2 – 10 V veya 4 – 20 mA ile bağlantılı)
• Montaj ve kullanma kılavuzuna göre hava şartlarına karşı korumalı dış mekanda kurulum yapılabilir
• Tarih ve saat ön ayarı
• Isıtma uygulamaları için ısı yalıtım ceketi

Teslimat kapsamı

• Pompa
• Tüm yapı boyutları için optimize edilmiş aynı Wilo-Connector
• 2x kablo bağlantısı M16 x 1,5
• M12 ve M16 ve flanş cıvataları için rondelalar (bağlantı nominal çapları DN 32 – DN 65)
• Rakorlu bağlantıda 2x conta
• Isı yalıtım ceketi
• Kompakt montaj ve kullanma kılavuzu

Opsiyonel aksesuarlar:

• Kondens suyu oluşumunu engellemek ClimaForm ısı yalıtımı
• CIF modülü: Modbus RTU, BACnet MS/TP, LON, PLR
• PT 1000 (B) boru yerleştirme sensörü (sıcak içme suyu için)
• PT 1000 (AA) daldırma kovanına montaj sensörü
• Fark basınç sensörü

İşletim verileri

• Akışkan
  Water
• Maksimum işletim basıncı PN
  10 bar
• 50 °C'de minimum giriş yüksekliği
  3
• 95 °C'de minimum giriş yüksekliği
  10
• 110 °C'de minimum giriş yüksekliği
  16

Motor verileri

• Enerji verimliliği endeksi (EEI)
  0.19
• Parazit yayını
  EN 61800-3;2004+A1;2012 / konutlarda kullanım (C1)
• Parazite dayanıklılık
  EN 61800-3;2004+A1;2012 / sanayide kullanım (C2)
• Elektrik şebekesi bağlantısı
  1~230 V, 50/60 Hz
• Akım girişi P1 maks P1 max
  280.0 W
• Devir hızı min. nmin
  450 rpm
• Devir hızı maks. nmax
  3750 rpm
• Motor koruma sınıfı
  IPX4D
• Kablo vidalı bağlantısı
  5 x M16x1.5

Malzemeler

• Pompa gövdesi
  EN-GJL-250
• Çark
  PPS-GF40
• Mil
  1.4122, DLC kaplamalı
• Yatak malzemesi
  Kömür, antimon emdirilmiş

Montaj ölçüleri

• Emiş tarafında boru bağlantısı RPS
  DN 40
• Basınç tarafında boru bağlantısı RPD
  DN 40
• Yapı boyu l0
  220 mm

Sipariş vermeye yönelik bilgiler

• Ürün
  Wilo
• Ürün tanımı
  Stratos MAXO 40/0,5-8 PN 6/10
• Ağırlık net yakl. m
  12 kg
• Ürün numarası
  2164583
