Yapı türü

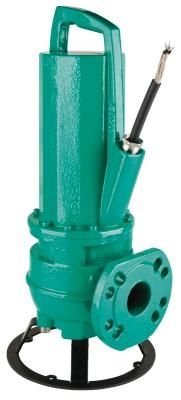

Sürekli işletim için atık su dalgıç motorlu pompa komple pik döküm
Uygulama alanı
Sürekli işletimde şunların basılması için
- Kirli ve atık su
- Foseptik içeren atık su
- Maks. % 8 kuru madde içeren çamurlar (seçilen hidroliğe bağlı)
Kamusal ve endüstriyel uygulamalarda kuyu ve haznelerden ve ayrıca EN 12050 uyarınca ev ve arsaların temel drenajında (ülkelere özgü önsöz ve düzenlemeleri dikkate alınmalı).
Tip kodlaması
| Örnek: | Wilo-Rexa PRO V06DA-110/EAD1X2-T0015-540-O |
| PRO | Ürün serisi adı |
| V | Serbest akış çarkı |
| 06 | Basınç bağlantısı nominal çapı örn. DN 65 |
| D | Hidrolik emiş tarafında DIN standartlarına göre delinmiştir |
| A | Malzeme modeli hidrolik A = Standart versiyon |
| 110 | Hidrolik seçimi |
| E | Motor modeli
E = Kuru motor R = Gücü azaltılmış motor |
| A | Malzeme modeli motor A = Standart versiyon |
| D | İki bağımsız mekanik salmastralı sızdırmazlık |
| 1 | IE enerji verimliliği sınıfı, örn. 1 = IE1 (IEC 60034‑30'a dayanarak) |
| X | Patlamaya karşı güvenlik ruhsatı
X = ATEX F = FM C = CSA |
| 2 | Kutup sayısı |
| T | Elektrik şebekesi bağlantı modeli:
M = 1~ T = 3~ |
| 0015 | Değer/10 = Motor gücü P2 (kW) |
| 5 | Frekans (5 = 50 Hz, 6 = 60 Hz) |
| 40 | Ölçüm voltajı kodu |
| O | Ek elektrik donanımı:
O = serbest kablo ucu A = şamandıra şalterli ve fişli |
Özellikler/ürünün avantajları
- Dalgıç
- Tıkanmalara karşı dayanıklı serbest akış çarkı
- İki mekanik salmastrayla sızdırmazlık
- Standart olarak ATEX uyarınca patlama tehlikesine karşı güvenlik ruhsatı
- Frekans konvertörü ile işletim
- Yağ kesme odası için opsiyonel harici sızdırmaz hazne denetimi
- Uzunlamasına su yalıtımlı kablo gelişi
- Yüksek oranda sarsıntısız çalışma özelliği
- Asma düzeneği ya da pompa ayağı vasıtasıyla kolay kurulum
Teknik veriler
- Elektrik şebekesi bağlantısı: 1~230 V, 50 Hz veya 3~400 V, 50 Hz
- İşletim türü su altında: S1
- İşletim tipi - su dışında: S2‑30 dak; S3 %25
- Koruma sınıfı: IP 68
- Yalıtım sınıfı: F
- Akışkan sıcaklığı: 3 ‑ 40 °C, 3 dak. için maks. 60 °C
- Serbest geçiş: 50 / 65 / 80 mm
- Maks. daldırma derinliği: 20 m
- Kablo uzunluğu: 10 m
-
Donanım/fonksiyon
- Bağlantı kablosu, sabit olarak bağlanmış
Malzemeler
"Ci” modeli- Pompa gövdesi: EN-GJL-250
- Çark: EN-GJL-250
- Mil: 1.4122
- Mekanik salmastra: 2'li karbon/seramik
- Statik contalar: Viton
- Motor gövdesi: EN-GJL-250
"Br” modeli- Pompa gövdesi: G-CuSn10
- Çark: G-CuSn10
- Mil: 1.4122
- Mekanik salmastra: 2'li karbon/seramik
- Statik contalar: Viton
- Motor gövdesi: G-CuSn10
"St” modeli- Pompa gövdesi: 1.4408
- Çark: 1.4408
- Mil: 1.4571
- Mekanik salmastra: 2'li karbon/seramik
- Statik contalar: PTFE/Teflon
- Motor gövdesi: 1.4408
Tanım/yapı türü
Azami 95 °C'ye kadar ısıya sahip kimyasal aşındırıcı akışkanların pompalanmasında kullanılabilecek, dikey ıslak kurulumlu tam daldırılabilir atık su dalgıç motorları (kullanılan malzemeye göre pik döküm, bronz veya çelik döküm).
HidrolikHidrolik gövde ve çark tipe göre pik döküm, bronz veya çelik dökümden imal edilmiştir. Basınç tarafındaki bağlantı yatay dişli flanş bağlantısı olarak uygulanmıştır.
MotorMotor kendiliğinden soğutmalı , elektromanyetik paraziti alınmış trifaze akım motorudur ve modele göre pik döküm, bronz veya çelik dökümden imal edilmektedir. Soğutma, motordaki yağla gerçekleşir. Atık ısı, gövde parçaları üzerinden sevk edilen ve çevredeki akışkana iletilir. Bu nedenle ünite, su altında sürekli işletimde ve su üstünde fasılalı işletimde kullanılabilir.
Kablo ısıya dayanıklıdır ve kablo gelişi motor gövdesine dökümlenmiştir. Kablo 10 m uzunluğunda olup serbest kablo uçlarına sahiptir. Paslanmaz çelik döküm modelinde ayrıca bir kablo koruyucu boru birlikte teslim edilmektedir.
SalmastraPompa ve motor tarafındaki salmastra iki mekanik salmastrayla sağlanır. Mekanik salmastralar arasındaki yağ kesme odası DIN 51517 uyarınca C sınıfı bir yağlama yağı ile doldurulmuştur.
Teslimat kapsamı
Serbest kablo uçlu ve sabit bağlantılı giriş hattına sahip pompa, montaj ve kullanma kılavuzu.
