Dizayn

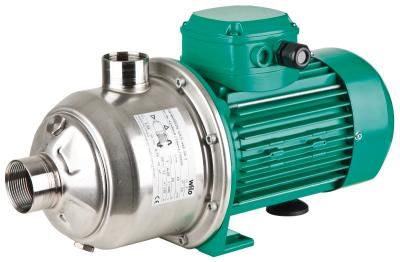

Non-emişli çok kademeli pompa
Uygulama
- Suyu temini ve basınç
- Ticaret ve sanayi
- Soğutma suyu devreleri
- Yıkama ve yağmurlama sistemleri
Tip anahtarı
Örnek: | MHI 205N-1/E/3-400-50-2 |
MHI | Kademeli yatay yüksek basınçlı santrifüj pompa |
2 | M Hacim akışı 3 / h |
05 | Çarklar Sayısı |
N | IE2 motor |
1 | Malzeme 1 = 1.4301 (AISI 304) 2 = 1.4404 (AISI 316L) |
D | Conta tipi E = EPDM V = FKM (Viton) |
3 | 1 = 1 ~ (tek fazlı AC) 3 = 3 ~ (üç fazlı AC) |
400 | V bağlantı gerilim |
50 | Hz cinsinden frekansı |
2 | Kutup sayısı |
Özellikler / Ürün avantajları
- IE2-IEC üç fazlı AC motor (≥ 0.75 kW)
- Sıvı ile temas eden tüm parçalar paslanmaz çelikten 1.4301 (AISI 304) veya 1.4404 (AISI 316 L) yapılır
- Kompakt tasarım
- Tüm ilgili parçalar KTW ve WRAS sertifikalı
Teknik veriler
- Şebeke bağlantısı 1 ~ 230 V (±% 10), 50 Hz veya seçmeli olarak 220 V (±% 10), 60 Hz
- Şebeke bağlantısı 3 ~ 230 V (±% 10), 50 Hz (Δ) veya seçmeli olarak 220 V (±% 10), 60 Hz (Δ), 400 V (±% 10), 50 Hz (Y) veya isteğe bağlı olarak 380 V (±% 10), 60 Hz (Y)
- -15 +110 ° C sıvı sıcaklığı
- Max. 10 bar işletme basıncı
- Max. 6 bar giriş basıncı
- Koruma sınıfı 1 ~: IP X4; 3 ~: IP 54
- Boru bağlantılarının nominal çapı: Rp 1, Rp 1 ¼ veya türüne bağlı olarak Rp 1 ½,Ekipman / fonksiyon
- Monoblok tasarımlı paslanmaz çelik pompa
- Dişli bağlantı
- Tek fazlı veya üç fazlı motor
- Entegre termik motor koruması ile tek fazlı AC motor
Malzemeler
- Çarklar, kademe bölmeleri ve pompa gövdesi paslanmaz çelik 1.4301/1.4404
- Mil paslanmaz çelik 1.4404
- Conta EPDM (EP 851) / FKM (Viton)
- Mekanik salmastra B-karbon/Wolframkarbid
- Tungsten karbür Rulman
- Pompa ayağı alüminyum
Teslimat Kapsamı
- Pompa
- Montaj ve kullanma kılavuzu
